INSTALASI PERIPHELAR

1. PRINTER









Cara melakukan instalasi printer :

Ø Tancapkan kabel printer pada printer dan konektor parallel port male/konektor USB port pada komputer dengan benar.

Ø Pastikan catridge printer sudah terpasang dengan benar.

Ø Hubungkan printer ke jala-jala listrik

Ø Dan pastikan ada ativitas dalam printer tersebut (catrigde bergerak).

Ø Sampai langkah ini instalasi peripheral secar fisik sudah selesai.

Ø Selanjutnya tinggal instalasi untuk software yaitu pemasangan driver.

Ø Pada instalasi driver, biasanya pada sistem operasi Windows XP akan secara otomatis menjalankan file instalasi driver tersebut. Langkah – langkah selanjutnya sebagai berikut :

· Masukan CD Driver bawaan printer tersebut, dalam praktek kali ini printer yang akan diinstal adalah printer Canon BJC-2100.

· Setelah CD dimasukan, Windows akan secara otomatis menjalankan file eksekusi dan akan muncul kotak dialog

· Setelah itu tekan tombol Next, untuk konfirmasi bahwa Anda akan menginstall driver tersebut. Dan setelah itu akan muncul kotak dialog.

· Klik tombol Start, untuk memulai proses instalasi dengan memilih option Printer Driver.

· Setelah proses peng-copy-an file selesai, akan muncul kotak dialog seperti gambar di bawah ini.

· Untuk selanjutnya tekan tombol Manual Selection untuk memilih port yang akan digunakan. Dan setelah itu akan muncul kotak dialog

· Setelah pemilihan port selesai, tekan tombol Next dan proses instalasi akan selesai dan printer siap digunakan.

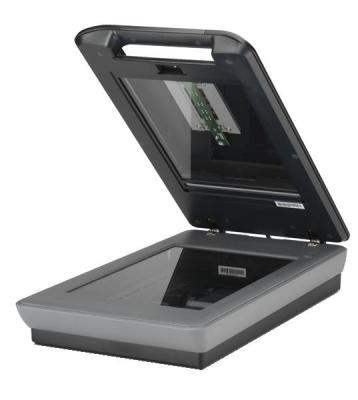

2. SCANNER











Cara melakuakn instalasi scanner:

· Masukan CD Driver Scaner bawaan dari peripheral scanner tersebut.

· Langkah selanjutnya memilih bahasa yang akan digunakan dalam proses instalasi.

· Selanjutnya adalah memilih software yang diinstall dalam hal ini software untuk mengambil gambar yang diambil oleh Scaner.

· Setelah muncul kotak dialog seperti gambar di atas dan pilih Install the Software, maka akan muncul kotak dialog

· Pada kotak dialog tersebut, pengguna dapat memilih software yang akan diinstall dan software yang tidak akan diinstall. Kemudian klik tombol Start Instalation.

· Setelah itu tinggal mengikuti konfirmasi yang ditampilkan. Dan setelah selesai proses instalasi, Scaner siap digunakan.





3. NETWORK CARD











Prosedur yang dilakukan untuk menginstall dan mengkonfigurasi kartu jaringan:

Ø Control Panel, double-klik icon Network.

Ø Pilih tab Configuration, klik Add.

Ø Setelah itu muncul kotak dialog Select Network Component Type, klik Adapter, lalu klik Add.

Ø Pilih jenis adapter yang digunakan, setelah itu klik OK.

Ø Klik OK untuk menutup kotak dialog Network Properties.

Setelah meng-copy file yang dibutuhkan untuk menginstall kartu jaringan, Windows 98 akan me-restart komputer.

Ø Setelah komputer di-restart, konfigurasi kartu jaringan dari Control Panel dan double-klik icon Network.

Ø Pilih Adapter, lalu klik Properties.

Ø Menginstall Protokol Jaringan

Untuk dapat “berkomunikasi” antara dua buah komputer atau lebih dalam jaringan komputer, gunakan protokol yang sering (umum) digunakan. Prosedur yang dilakukan untuk menginstall protokol jaringan:

Ø Buka Control Panel dan double-klik ikon Network.

Ø Dalam tab Configurasi klik Add.

Ø Pada kotak dialog Select Network Component Type, pilih Protocol dan klik Add.

Ø Pilih Manufacturer dan Network Protocol dan klik OK.


4. MODEM










Cara menginstall modem :

Ø Pastikan bahwa modem anda telah terpasang dengan baik dan terhubung ke komputer dengan keadaan menyala.

Ø Klik ganda My Computer > klik ganda Control Panel > klik ganda Modems, atau cara lain klik Start > Settings > Control Panel > klik ganda Modems,

Ø Pada kotak dialog Install New Modem klik Next, windows akan mendeteksi modem anda secara otomatis.

Ø Jika windows telah berhasil mendetect modem klik Next > Finish

Ø Jika muncul pesan windows did not find any modem attach to your modem, klik Next

Ø . Kemudian pilih jenis modem yang sesuai dengan modem anda.

Ø Klik Next, kemudian pilih port yang akan saudara pakai biasanya COM 1

Ø Klik Next > Finish > OK






5. WEBCAM




Untuk menginstal ulang webcam :

Ø Langkah pertama anda harus membatalkan instalasi kamera yang ada. Dengan cara Klik "Start," "Settings," "Control Panel," dan "Add/Remove Programs". Dari daftar, pilih perangkat lunak webcam Anda dan klik Remove.

Ø Cabut kabel USB kamera dari komputer.

Ø Hidupkan kembali komputer Anda.

Ø Masukkan CD instalasi/pengaturan kamera Anda.

Ø Ikuti instruksi yang diuraikan oleh program pengaturan kamera, dan sambungkan kamera Anda hanya saat diminta. Biasanya dilakukan setelah me-restart komputer Anda.







6. SPEAKER









Cara menginstal speaker :

Ø Klik kanan my computer pilih propertise

Ø Lalu, klik hardware pilih device manager

Ø Klik sound, video and games controller

Ø Jika sound card bertanda tanya (?) berarti belum di install.

Ø Jika sound card bertanda seru (!) berarti terjadi kesalahan pada waktu install.

Ø Masukkan CD bawaan Kompuetr lalu

Klik kanan tanda tanya / seru tsb, pilih update driver.




Tidakan korektif terhadap periferal komputer








Periferal komputer merupakan peralatan pendukung dari sebuah PC. Periferal dapat meliputi keyboard, mouse, monitor, dan printer. Pada umumnya periferal mengalami masalah yang disebabkan karena debu, percikan air, dan kotoran.




I. Menyiapkan Perawatan Peripheral

Sebelum melakukan perawatan peripheral , pertama yang harus kita siapkan adalah peralatan dan bahan , seperti :

• Kuas

• Penyedot debu mini

• Kain kering atau tisu

• Cairan pembersih / cleaner




Kedua , kita harus tahu masalah apa yang terjadi pada peripheral tersebut , contohnya : - tombol keyboard yang sulit di pakai

- bunyi fan yang berisik

- printer tidak dapat mencetak , dll




Melakukan Perawatan Peripheral

Untuk melakukan pembersihan komponen pada periferal harus melalui cara atau prosedure tertentu. Prosedur yang diambil harus disesuakan dengan jenis periferal dan kotoran yang berada pada peripheral tersebut.

Berikut langkah-langkah pembersihan komponen periferal:




a) Keyboard

Prosedur membersihkan keyboard dari kotoran cair:

• Gunakan lap kering atau tisu untuk membersihkan kotoran cair.

• Bersihkan bagian tombol keyboard secara perlahan

Prosedur Membersihkan keyboard dari debu dan kotoran:

Gunakan kuas kecil atau vacuum cleaner dengan ujung sikat yang kecil dan sempit.

Sehingga debu atau kotoran dapat mudah tersedot.




b) Mouse

Prosedur membersihkan mouse dari debu :

• Gunakan lap dan cairan pembersih kotoran atau debu yang menempel pada bola maupun poros pada mouse.

• Bersihkan secara perlahan bola dan roda mouse secara perlahan




c) Monitor

Prosedur membersihkan monitor :

• Gunakan kuas kecil atau vacum cleaner dengan ujung sikat kecil untuk membersihkan debu.

• Untuk membersihkan monitor dari kotoran cair yang menempel pada layar, gunakan cairan pembersih kemudian dilap dengan kain kering. Terutama pada bagian sudut dari layar.




d) Printer

Prosedur perawatan printer :

• Gunakan kain lembab untuk membersihkan printer. Jangan menggunakan cairan yang mudah terbakar seperti alkohol, bensin atau thinner. Bila cairan yang mudah terbakar berhubungan dengan komponen elektrik di dalam printer maka dapat mengakibatkan kebakaran atau hubung singkat. Selalu lepaskan printer dari stop kontak pada saat printer dibersihkan.

• Jangan meletakkan printer di tempat yang tidak stabil atau mudah terkena getaran atau

goncangan. Printer dapat terjatuh dan mengalami kerusakan.

• Jangan meletakkan printer di tempat yang lembab atau berdebu, yang langsung terkena

matahari atau dekat dengan sumber panas atau api.




Memeriksa hasil perawatan periferal

Tool yang digunakan utuk mengecek peripheral :




a) Device Manager

Device manager digunakan untuk mengetahui keadaan secara menyeluruh. Untuk menampilkannya: klik kanan pada my computer-properties-pilih tab hardware-device manager. Dari tampilan Device manager dapat diketahui semua hardware yang terpasang pada PC . Tool ini dapat digunakan untuk disable/enable hardware yang dipasang dan juga untuk uninstall driver maupun update driver. Device manager juga dapat memberikan informasi apakah periferal tersebut sudah terinstall drivernya dengan baik atau belum. Apabila periferal tersebut belum terinstall dengan sempurna, maka akan terdapat simbol “!” pada periferal tersebut.




b) System Information

System information digunakan untuk mengetahui informasi bagian hardware. Untuk memanggil tool ini klik start-program-acessories- system tools- system information.

. Tool System information ini dilengkapi dengan fungsi cari yang berfungsi untuk memudahkan pencarian komponen dalam komputer. Selain itu tool ini dilengkapi juga dengan fasilitas yang mampu digunakan untuk mendiagnosa jaringan, hardware dan file system.




c) Direct X

DirectX merupakan tool bawaan windows yang digunakan untuk mendiagnosa semua hardware yang berhubungan dengan grafis, network dan multimedia. Tool DirectX dapat juga dipanggil dari tool system information.Tampilan tool DirectX terdiri dari tiga bagian yaitu Device, driver, feature dan note. Dengan tool DirextX dapat diketahui ada tidaknya trouble pada periferal yang terpasang. Tool ini sangat mudah digunakan untuk mengetes kemampuan resolusi monitor, kemampuan dukungan 3D.




d) Printer Tool

Tool yang digunakan untuk perawatan printer dapat menggunakan software dari vendornya. Pada laporan ini menggunakan printer dengan merk Cannon S200Spx. Berikut tool yang digunakan untuk mendiagnosis printer.

• Cleaning dan deep cleaning digunakan untuk membersihkan head dari tinta yang menghambat jarum head printer.

• Nozzle check digunakan untuk mengecek pola dari head printer, cara ini digunakan jika pola printer mengalami permasalahan.

• Print Head alinggment digunakan untuk memperbaiki posisi head printer jika mengalami penyimpangan.

• Ink Counter Reset, digunakan untuk mereset indicator tinta agar penuh kembali. Tool ini digunakan apabila telah dilakukan pengisian tinta.

• Low Ink Warning Setting digunakan untuk menampilkan pesan atau warning jika kondisi tinta hampir habis.

• Customs Setting digunakan untuk operation mode printer dalam mengatur lama tidaknya waktu tunggu sampai tinta kering. Hal ini dimaksudkan untuk mengatur kecepatan mencetak untuk tiap lembarnya jika waktu pengeringan tinta di percepat.




Melakukan Tindakan Korektif dan Melaporkan Hasil Perawatan Periferal

1) Tindakan korektif

Tindakan korektif dimaksudkan sebagai langkah awal yang diambil untuk mengatasi kondisi abnormal. Gejala abnormal pada periferal dapat diketahui dari pesan kesalahan dalam komputer. Tindakan korektif yang perlu dilakukan adalah dengan mengenali pesan kesalahan yang muncul. Kemudian dari pesan kesalahan tersebut dapat diisolasi ke dalam lingkup yang lebih kecil, misal pada bagian input atau pada bagian driver-nya. Selanjutnya kita dapat menentukan langkah-langkah perbaikan.

2) Penyusunan laporan

Setiap terjadi kerusakan atau maintenance pada sebuah periferal perlu dilakukan pencatatan atau pembuatan laporan.

Tanggal

Jenis Perawatan Alat & Bahan Keterangan

25maret 2008 Scanning Komputer 11 Anti Virus AVG Komputer 11 terkena virus win 32/ virut setelah di – scan virus hilang .

Mengecek seluruh kinerja computer di Lab TI Software Tune Up & System Mechanic Seluruh computer kinerjanya meningkat kecuali kom- 18

Mencari file yang ganda Software System Mechanic Terdapat 10 file yang ganda dan dihapus agar kapasitas disk tidak terlalu penuh.
